Cảm biến loadcell là gì ?

  • Cảm biến Loadcell là một máy đo lực bao gồm một bộ chuyển đổi được sử dụng để tạo ra một tín hiệu điện có độ lớn tỷ lệ thuận với lực được đo.
  • Rất nhiều người có thói quen buổi sáng bước lên cân để kiểm tra cân nặng của mình. Điều mà hầu hết mọi người không biết là họ đang sử dụng một “Loadcell” rất đơn giản để tìm ra cân nặng của mình.
  • Cân xưa thường dùng quả cân để thử độ ra hai cạnh của cân; bây giờ chúng tôi có các phương pháp đo trọng lượng tự động. Điều đầu tiên chúng ta cần biết về cảm biến lực là định nghĩa về những gì chúng ta đang nói đến.

cam-bien-loadcell-nen

Phân loại cảm biến loadcell

  • Chúng ta về hình dạng thì cảm biến lực loadcell chia thành dạng thanh ,nén, trụ, bi, z nhưng chúng cấu hình nên là do một bộ phận bên trong quy định.
  • Chúng ta lần lược được biết cảm biến lực Loadcell hiện tại có 4 loại :
  1. Cảm biến khí nén loadcell
  2. Cảm biến thủy lực loadcell
  3. Cảm biến tế bào tải điện trở Strain gauge
  4. cảm biến điện dung loadcell

phan-loai-cam-bien-loadcell

Cảm biến loadcell khí nén Pneumatic loadcell

Hãy bắt đầu bằng cách xem xét cách hoạt động của cảm biến lực khí nén.

  • Vì nó là khí nén, chúng ta biết rằng nó sẽ đối phó với áp suất không khí. Cảm biến lực loadcell khí nén bao gồm một màng đàn hồi được gắn vào bề mặt bệ nơi sẽ đo trọng lượng.
  • Sẽ có một bộ điều chỉnh không khí sẽ hạn chế lưu lượng khí áp vào hệ thống và một đồng hồ đo áp suất. Do đó, khi một vật được đặt trên cảm biến lực khí nén, nó sử dụng không khí hoặc khí có áp suất để cân bằng trọng lượng của vật đó.
  • Không khí cần thiết để cân bằng trọng lượng sẽ xác định trọng lượng của vật nặng bao nhiêu. Đồng hồ đo áp suất có thể chuyển đổi số đọc áp suất không khí thành tín hiệu điện.

cam-bien-Khí nén-Load-Cell

Cảm biến loadcell thủy lực Hydraulic loadcell

Tiếp theo, hãy nói về cảm biến loadcell lực thủy lực.

  • Từ thủy lực sẽ cho chúng ta biết rằng cảm biến này sẽ hoạt động bằng cách sử dụng chất lỏng, cho dù là nước hay dầu.
  • Các Cảm biến lực này tương tự như cảm biến lực khí nén nhưng thay vì không khí, chúng sử dụng chất lỏng được điều áp.

Cảm biến lực thủy lực bao gồm:

  • Một màng ngăn đàn hồi
  • Một pít-tông có bệ tải trên đỉnh màng ngăn
  • Dầu hoặc nước sẽ ở bên trong piston
  • Một đồng hồ đo áp suất dạng ống bourdon

cam-bien-loadcell-thuy-luc

  • Khi một tải trọng được đặt trên bệ tải, piston sẽ tạo áp lực lên chất lỏng chứa bên trong nó. Độ tăng áp suất của chất lỏng tỷ lệ với lực tác dụng hoặc trọng lượng.
  • Sau khi hiệu chỉnh áp suất, bạn có thể đo chính xác lực hoặc trọng lượng tác dụng lên cảm biến lực thủy lực.
  • Chỉ số áp suất có thể được đọc như một đồng hồ đo tương tự hoặc nó có thể được chuyển đổi thành tín hiệu điện từ cảm biến áp suất .

Cảm biến loadcell tế bào tải điện trở Strain gauge loadcell

  • Loại cảm biến lực Loadcell tiếp theo mà chúng ta sẽ thảo luận là máy đo biến dạng. Đây là kiểu phổ biến nhất của cảm biến lực.
  • Cảm biến lực đo biến dạng là một bộ chuyển đổi thay đổi điện trở khi bị căng thẳng hoặc căng thẳng.
  • Điện trở tỷ lệ với ứng suất hoặc biến dạng đặt trên tế bào, giúp dễ dàng hiệu chỉnh thành phép đo chính xác.
  • Điện trở biến dạng là tuyến tính do đó nó có thể được chuyển đổi thành lực và sau đó là trọng lượng nếu cần.

loadcell-nen-Tension-and-compression

  • Cảm biến lực đo biến dạng được tạo thành từ 4 cầu đo biến dạng trong cấu hình cầu “Wheatstone”.
  • Một cầu Wheatstone là một mạch điện mà các điện trở cân bằng hai chân của một mạch cầu, một trong những chân chứa các thành phần tế bào tải.
  • Mạch “Cầu Wheatstone” cung cấp các phép đo cực kỳ chính xác. Các đồng hồ đo biến dạng trong cầu Wheatstone được liên kết với một thanh dầm sẽ biến dạng khi có trọng lượng tác dụng lên.

loadcell-cam-bien

Cảm biến loadcell điện dung Capacitance loadcell

Loại cảm biến loadcell lực cuối cùng mà chúng ta sẽ thảo luận là cảm biến lực điện dung.

cam-bien-loadcell-dien-dung

  • Cảm biến lực điện dung hoạt động dựa trên nguyên tắc điện dung, là khả năng lưu trữ điện tích của một hệ thống.
  • Loadcell được tạo thành từ hai tấm phẳng đặt song song với nhau. Các tấm sẽ có một dòng điện áp dụng cho chúng và một khi điện tích ổn định, nó sẽ được lưu trữ giữa các tấm.
  • Lượng điện tích được lưu trữ, điện dung, phụ thuộc vào độ lớn của khoảng cách giữa các tấm.
  • Khi một tải được đặt lên tấm, khe hở sẽ co lại cho chúng ta một sự thay đổi trong điện dung có thể được tính thành trọng lượng.

nguyen-tac-hoat-dong-loadcell-nen

Cảm biến loadcell ứng dụng đặc thù tiêu biểu

Ứng dụng của cảm biến loadcell trong hệ thống cân đóng bao Jumbo

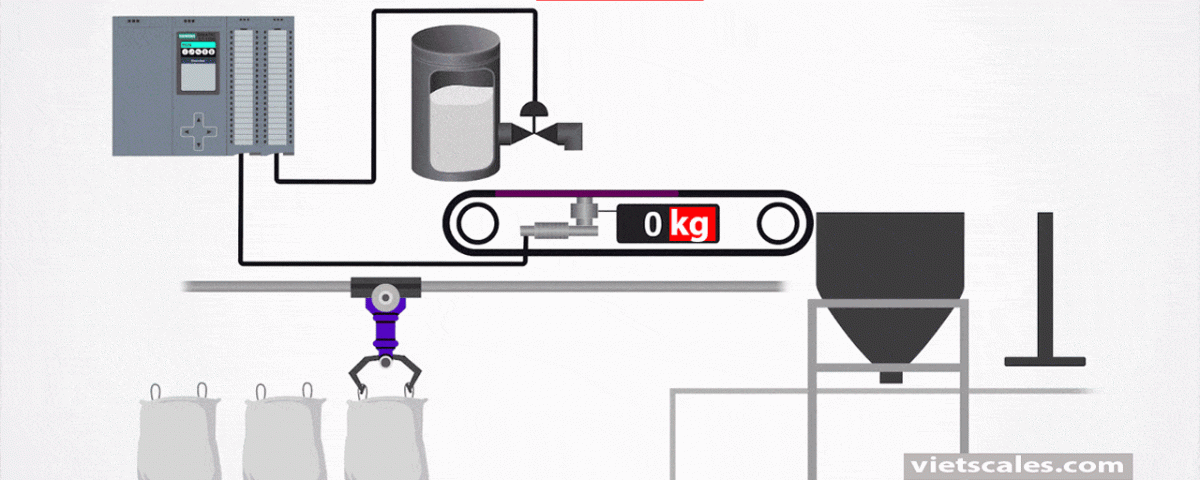

  • Trong ứng dụng này, các túi Jumbo sẽ được rót đầy, các cánh tay sẽ vung xuống và nhặt một túi rỗng và đặt nó bên dưới một cái phễu.
  • Phía trên phễu có một thùng nạp hứng nguyên liệu từ băng tải, cảm biến lực tích hợp để phân phối khối lượng muối chính xác vào các bao.
  • Trong quá trình hoạt động, cảm biến lực sẽ cung cấp một tín hiệu đầu vào tương tự cho PLC là trọng lượng hiện tại trên cảm biến lực.
  • Khi cảm biến đọc được trọng lượng gần với trọng lượng của bao đầy, thùng nạp sẽ kích hoạt cửa min ( jogging) nhỏ giọt cho đến khi xác định được trọng lượng chính xác và dừng lại toàn bộ.
  • Khi quá trình kết thúc túi sẽ được lấy ra khỏi máy để có thể nạp một túi rỗng khác.

ung-dung-cam-bien-load-cell

Ứng dụng của cảm biến loadcell dập khung cửa

  • Trong ví dụ này, chúng ta sẽ xem xét so sánh tín hiệu cảm biến loadcell để dập khung cửa nhôm.
  • Các tấm nhôm sẽ được cán thành khuôn sẽ được đóng xuống tấm nhôm tạo ra hoa văn trên tấm cửa.
  • Khi khuôn đóng lại, một cảm biến lực sẽ cảm nhận được lực tác dụng lên khuôn và nhôm.
  • Khi lực tác dụng đã đạt đến giới hạn định trước, khuôn sẽ mở ra và khung cửa sẹ được chạy ra ngoài.
  • Nếu lực tác dụng quá nhẹ hoặc quá nặng bằng cơ, thì khung hoa văn trên cửa nhôm sẽ không đạt chất lượng và có chổ dầ chổ mỏng.

cam-bien-loadcell-dong-ngat

Cảm biến lực loadcell vào tổ ong thông minh

  • Công nghệ tích hợp cho phép theo dõi sức khỏe của đàn ong. Cảm biến lực cần thiết để theo dõi tự động đàn ong trong tổ ong.

Cách lựa chọn cảm biến loadcell sau cho phù hợp

  • Việc xác định cảm biến mà ứng dụng của bạn yêu cầu phụ thuộc vào độ nhạy và độ chính xác của ứng dụng của bạn.
  • Thừ nhất là độ chính xác và độ nhạy rất cao với Loadcell điện dung.
  • Thứ hai là cảm biến loadcell tế bào tải điện trở
  • Còn lại mặc dù vẫn hữu ích trong một số ứng dụng nhất định, nhưng cảm biến lực khí nén và thủy lực sẽ là những loại kém nhạy và chính xác hơn.

shear-beam-load-cell

Tóm lược về cảm biến loadcell

  • Cuối cùng, chúng ta đã thảo luận về bốn loại cảm biến loadcell khác nhau. Như:
  1. Khí nén
  2. Thủy lực
  3. Điện trở
  4. Điện dung
  • Ngoài ra, chúng tôi đã thảo luận về cách một cảm biến lực có thể được sử dụng trong các ứng dụng công nghiệp khác nhau.
  • Cuối cùng, hãy nhớ rằng yếu tố quyết định trong việc chọn cảm biến loadcell  phụ thuộc vào mức độ chính xác và độ nhạy của ứng dụng của bạn.
  • Cảm ơn bạn rất nhiều vì đã theo dõi, chia sẻ và động viên cộng đồng này bằng tiếng nói của bạn.
  • Bạn có một người bạn, khách hàng hoặc đồng nghiệp có thể sử dụng một số thông tin này? Hãy chia sẻ bài viết này.

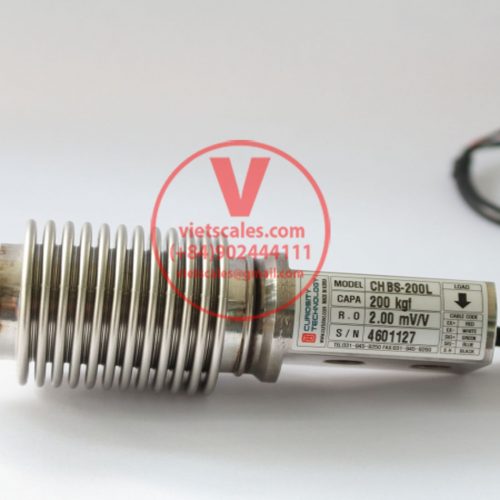

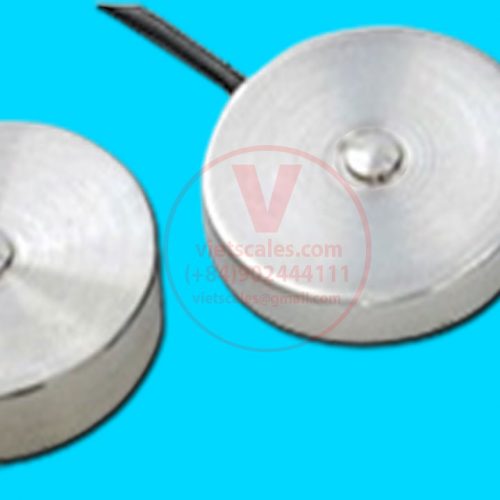

  • Và sau đây xin mời quý khách vào xem những sản phẩm loadcell của chúng tôi. chúng tôi chuyên nhập khẩu các loại cảm biến lực từ các thương hiệu nổi tiếng trên toàn thế giới.
  • Sau một thời gian dài cung cấp và theo dõi thị trường chúng tôi lọc ra những sản phẩm Loadcell được ưa chuộng nhất cũng như về độ bền mang lại hiệu quả kinh tế.
